  (5)制動電路 在調節變頻器，使電動機速度下降時，由于慣性的原因，電動機的轉速不會馬上下降，還處于高速狀態，這時電動機轉子產生剩磁旋轉磁場，使電動機再生發電，產生電動勢，通過逆變電路給濾波電容器進行反向充電，使電容器造成電壓過高，損壞逆變電路等。為了防止再生電壓升高損壞電路，所以采用制動電路，在電動機減速時制動電路啟動工作將電容兩端電壓放電，提高減速制動速度。

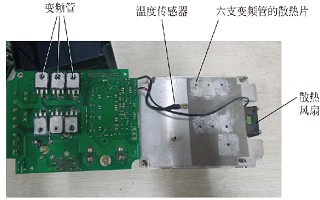

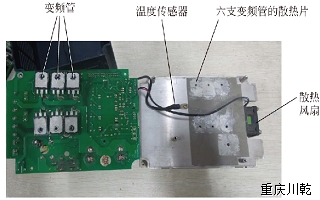

  (6)逆變電路 在CPU頻發電路內部產生的脈沖方波的驅動下將整流電路送來的直流電轉變?yōu)榻涣麟?，而且是具有一定頻率的交流電，送負載電動機。一般逆變電路由六支變頻管構成，有些是將六支變頻管集成在一個模塊中，但帶有散熱片，個別帶有風扇。

  (7)開關電源電路 主要將主電路送來的幾百伏直流電進行變換，轉變成各低壓直流電壓給驅動電路、CPU電路、面板電路等供電。一般由主電路引入的直流電530v經直交直變換取得+24v、+5v、±15v等幾路電壓給控制電路及六相驅動、面板顯示屏等供電，重慶電路板維修。

  (8)驅動電路 將MCU板輸出的六相脈沖驅動信號進行放大，經光電轉換、隔離、功率放大后，去驅動IGBT管的工作。六支驅動管分別按順序工作，將直流電轉換成交流電。

  (9)電流、電壓、功率模塊溫度故障檢測電路 采用取樣電路或反饋電路及溫度傳感器等轉換取出的信號，反饋給CPU電路。將當前機器各種工作狀態體現出來，用顯示器傳遞給工程師及檢修人員，在機器有故障時，根據顯示器和故障代碼可知機器的檢修范圍。

  (10)CPU電路 如文前彩圖1-4所示，用來接收面板輸入的命令，接收各路傳感器送來的信號，轉換成控制指令，去控制相應電路的工作。同時產生六相脈沖信號輸出，經驅動器放大后去驅動變頻模塊的工作。一般CPU電路由中央處理器芯片與CPU工作條件電路等組成供電、時鐘、復位是CPU三大工作條件電路。

  (11)面板及顯示電路 顯示器用來顯示變頻器當前的工作狀態是故障態還是工作運行狀態。在變頻器出現故障時，顯示器便顯示故障代碼，體現當前機器的故障所在范圍。面板操作就是人為輸入命令，操作變頻器當前的運行狀態。變頻器結構的總結：從變頻器整體結構來看，有兩大部分。一部分是通過大電流的主路，另一部分是信號處理電路，也稱為控制電路、弱信號電路。由現場檢修經驗可見，變頻器主電路中整流電路與變頻模塊電路容易損壞，有時變頻開關電源電路也損壞，CPU電路、信號檢測電路、驅動電路損壞率低，重慶變頻器維修。
