  重慶電路板維修：① 在微電子線路中，變壓器用來降壓，把220v或380v降為微電子電路所需的低壓交流，然后再整流轉變?yōu)槊}動直流電，進行濾波后得到了純直流電給負載微電子器件及電路供電。

  ② 在高壓場合，變壓器要將低壓交流升為高壓。

  ③ 在許多脈沖電路中有時采用變壓器，瞬間將低壓升為脈沖高壓，如顯示器、背光電路或模擬顯示器進行掃描電路。

  ④ 變壓器在變頻電路中，用在開關電源中，開關脈沖變壓器，進行分組降壓給微電子負載供電。

  變壓器的結構及分類特性

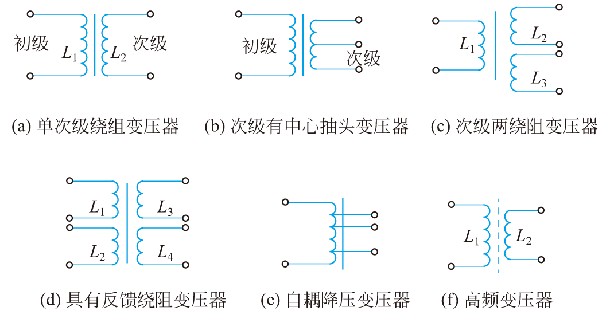

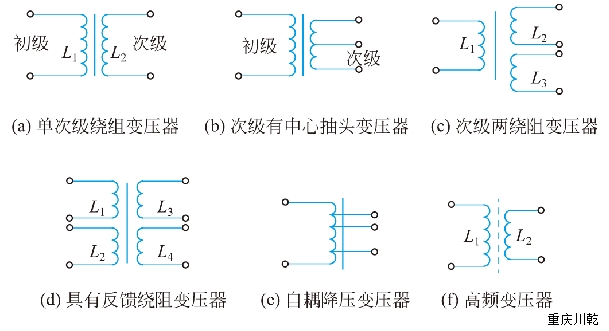

  ① 單次級變壓器 如果L2圈數小于L1，可作降壓變壓器。如果L2圈數大于L1可以作升壓變壓器，一般可用在電源降升壓電路。由于采用鐵芯，所以可用在低頻電路中，鐵芯對磁力線阻力大，產生渦流電流消耗。如果作降壓器次級線圈可以作單支二極管單波整流，同時也可以用四支二極管作全橋整流。

  ② 次級有中心抽頭的變壓器 一般都用來作降壓，次級可接兩支全波二極管作全波整流。中心線作兩端整流后的回路線，用在低頻電路中。

  ③ 次級兩繞阻變壓器 一般用在分組降壓后，產生電壓給不同負載電路供電。采用單波整流電路作整流，用于多負載供電設備微電子電路中。

  ④ 具有反饋繞阻的變壓器 此變壓器具有電壓反饋與降壓等功能，一般用在開關電源電路中作電源脈沖變壓器，在變頻器的二次開關電源電路中使用。重慶伺服驅動器維修。

  ⑤ 自耦變壓器 由于感應線圈與產生磁場的線圈在同一線圈內，所以沒有隔開火線，一般用于自耦升降壓調壓器。此種方式降壓后，電流較強。這種變壓器適用于大功率電路。

  ⑥高頻變壓器 由于磁芯對磁力線的感應阻力小，磁力線在磁場范圍內的鐵芯變化快，所以用于高頻電路中，對高頻信號進行變換，在變頻器電路中一般不使用。

  1.3.4.3 變壓器的檢測

  ① 在檢測電路之前，尤其是對大功率低頻變壓器，首先直觀檢查變壓器表面有無燒傷的現象，如線圈發黃、變黑，若沒有，再聞?dòng)袩o(wú)燒壞的絕緣漆氣味，觀察電路板連接是否脫焊。

  ② 如果以上檢查沒發現故障就采用檢測法，用電阻最低擋測各線圈有無匝間短路。一般正常時阻值很小，測量時要仔細觀察，如果測不出來好壞，就采用代替法再測各線圈有無開路現象及各線圈與外殼是否短路。對變壓器還有不了解的可點擊重慶伺服電機維修！
