重慶變頻器維修之電感器在變頻電路中的作用

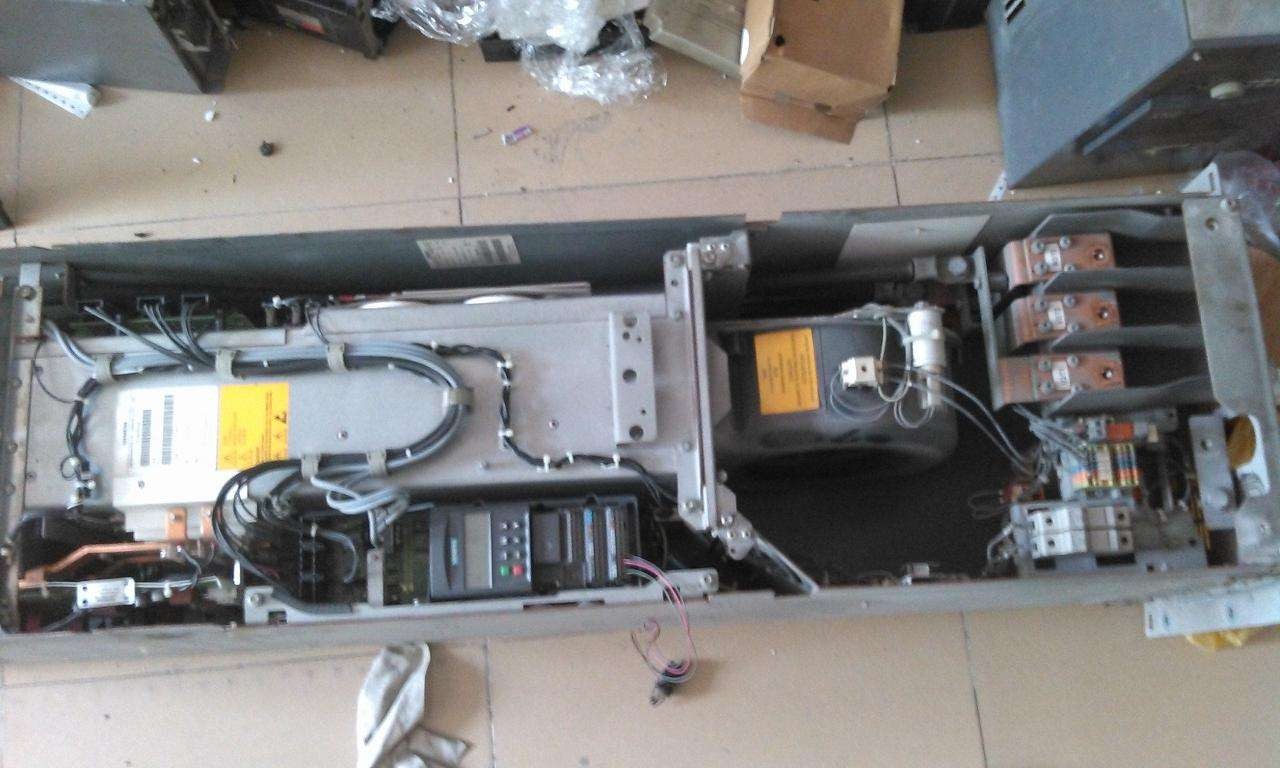

  重慶變頻器維修之電感器在變頻電路中的作用：由于電感器具有的特性是通直流阻交流、通低頻阻高頻，變頻電路有以下作用。

  ① 在主電路中整流前，電感器通低頻率交流、阻高頻率交流，對于50Hz的220v或380v可以通過，但是高于50Hz的交流電不容易通過，這樣使整流部分的交流電更加純。

  ② 在主電路整流后，電感器通直流阻交流的特性將直流電通過，少部分交流成分濾除，使直流電更加純，后負載電路工作性能穩定。

  ③ 在逆變電路的輸出端，有些變頻器采用電感器作采樣器，檢測輸出送負載的電流，如果輸出電流過大，就將會損壞負載電路，此時，采樣電感器感應電流反饋給CPU電路，控制停止振蕩，保護了后負載用電器及變頻電路最主要的元器件，如逆變模塊及驅動器電路。

  ④ 在變頻器開關電源電路，將兩組或兩組以上線圈組合在一起構成了開關脈沖變壓器并產生振蕩，產生高頻磁場感應降壓。

  在變頻電路中一般常用鐵芯電感器作變壓器，鐵氧體磁芯作濾波。

  電感器的參數(1)直流電阻 電感器由漆包線的導線繞制而成，但是任何導線都會有一定的阻力，所以電感器也會有一定的直流電阻。這個阻力對供電產生阻力，但對信號阻力更大。當然，在電路板上有不懂的可找重慶電路板維修。

  (2)電感量 我們將電感量又叫作自感系數或電感系數，是反映電感具備電磁感應的能力的一種物理量，這是電感器的主要參數，常用L表示電感。電感線制成后，電感量就確定了，不過電感量的大小與電感線圈的匝數及線圈導線的直徑及線圈中插入芯材料有關系，如果線圈繞制圈數越多，線圈導線直徑越大，產生的電感量就會越大。電感量的單位是亨利(H)，比亨利小的有毫亨mH與微亨μH，它們之間的單位換算是：1H=103mH=106μH。

  (3)感抗XL 我們一般將電感器對交流電的阻礙稱為感抗，用XL表示。感抗公式：XL=2πfL 式中，XL表示感抗;π表示圓周率;f表示頻率;L表示電感。當f↑→XL↑;當f↓→XL↓;當f0→XL=0。由公式可知電感器具有通直流阻交流、通低頻阻高頻的特性。它與電容器的特性相反。

  (4)品質因數 品質因數是衡量電感器質量的主要參數，當電感用在交流電路中時，感抗與直流電阻的比值稱品質因數，一般用Q表示。式中，π表示圓周率;f表示頻率;R表示電感器的直流電阻;ω表示角頻率。Q值越高損耗就越小，效率就越高，濾波特性就好。

  (5)電感器的互感特性 指變頻的主電路中，整流前采用電感器串接在零、火線中，一般為雙排，將送入整流電路中的高頻雜交流濾除，得到純220v或380v交流50Hz低頻電流電壓。對于變頻器還有不懂的可找重慶伺服電機維修！
